スペクトル・特性データ
本ページでは、シンチレーションファイバー／波長変換ファイバーの発光スペクトルと主要特性（発光ピーク、減衰時間、減衰長など）を掲載しています。型番比較や導入検討の参考にご活用ください。
シンチレーションファイバー
放射線を受けて発光し、検出に使う基本タイプです。発光ピーク／減衰時間／減衰長を比較できます。
| Description | Emission | Decay time [ns] | Att.Leng. [m] | Light yield [photon/MeV] | Characteristics | |
|---|---|---|---|---|---|---|
| Color | Peak[nm] | |||||
| SCSF-78 | blue | 450 | 2.8 | >4.0 | ≳14,000 | Long Att. Length and High Light Yield |
| SCSF-81 | blue | 437 | 2.4 | >3.5 | ≳11,000 | Long Att. Length |
| SCSF-3HF(1500) | green | 530 | 7 | >4.5 | ≳8,000 | 3HF formulation for Radiation Hardness |
※掲載データは比較検討用の代表値です。測定条件により値は変動します。保証値ではありません。
※掲載データ：１ｍｍφ、マルチクラッド、Non-Sタイプの測定値

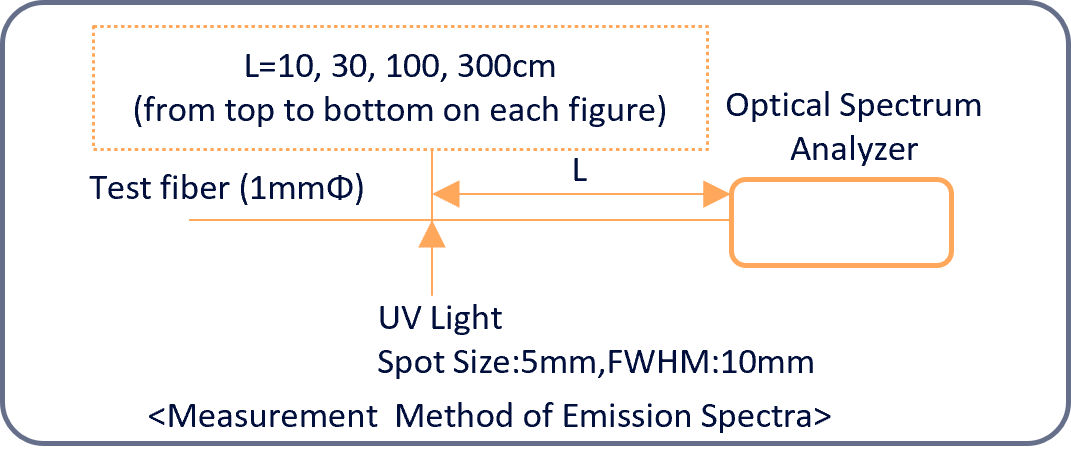

発光スペクトル
※掲載データは代表値です。測定条件により値は変動します。製品仕様の保証値ではありません。

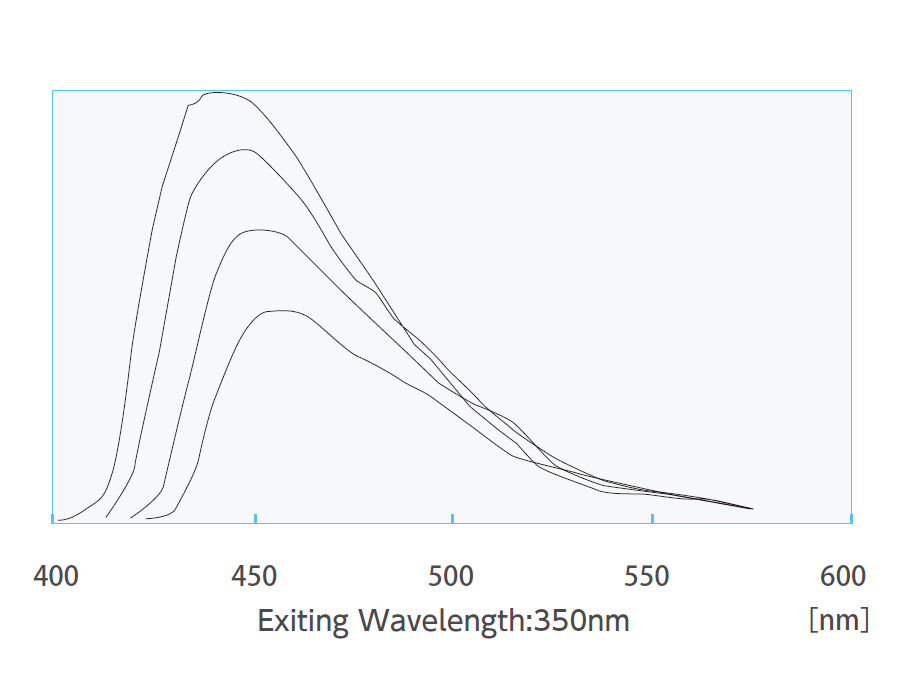

＜SCSF-78＞

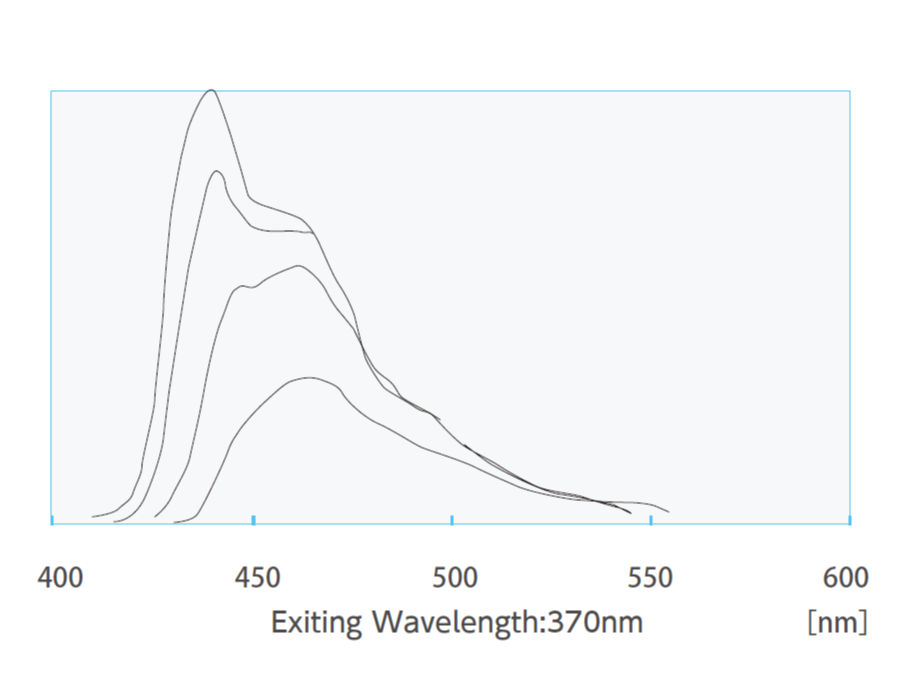

＜SCSF-81＞

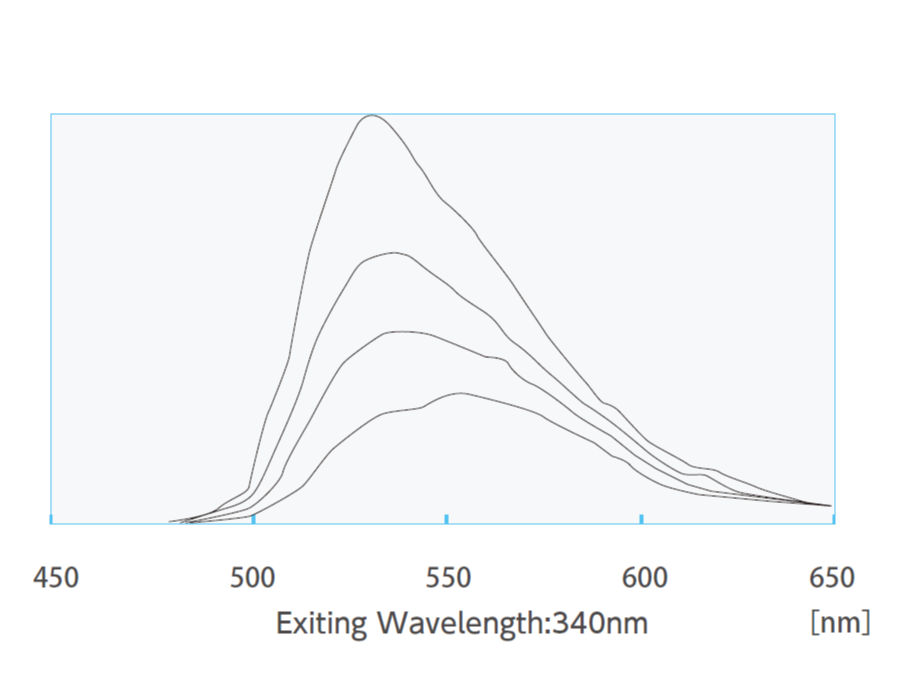

＜SCSF-3HF (1500)＞

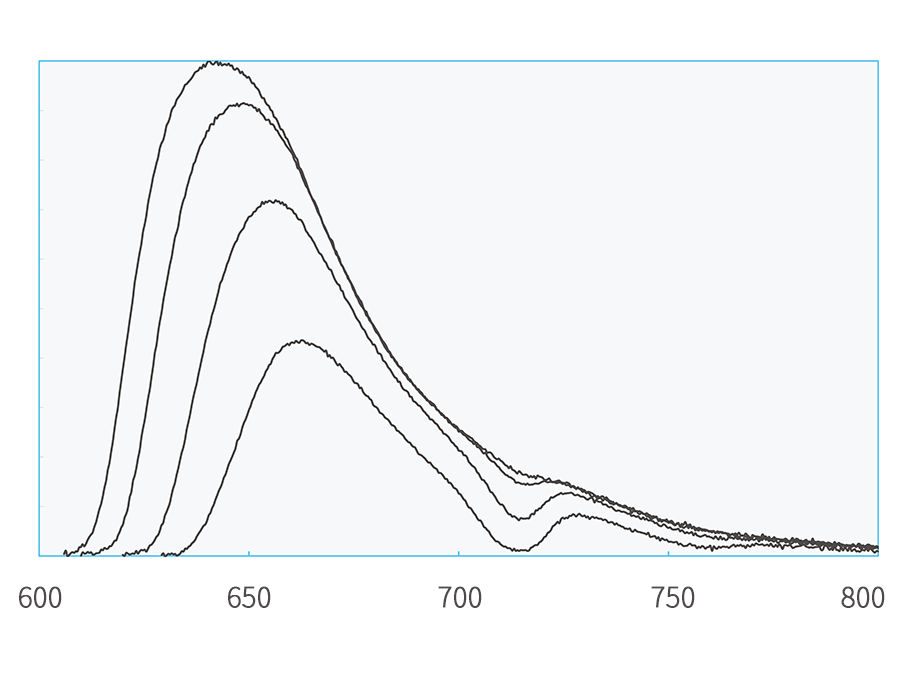

＜R-3(100)＞

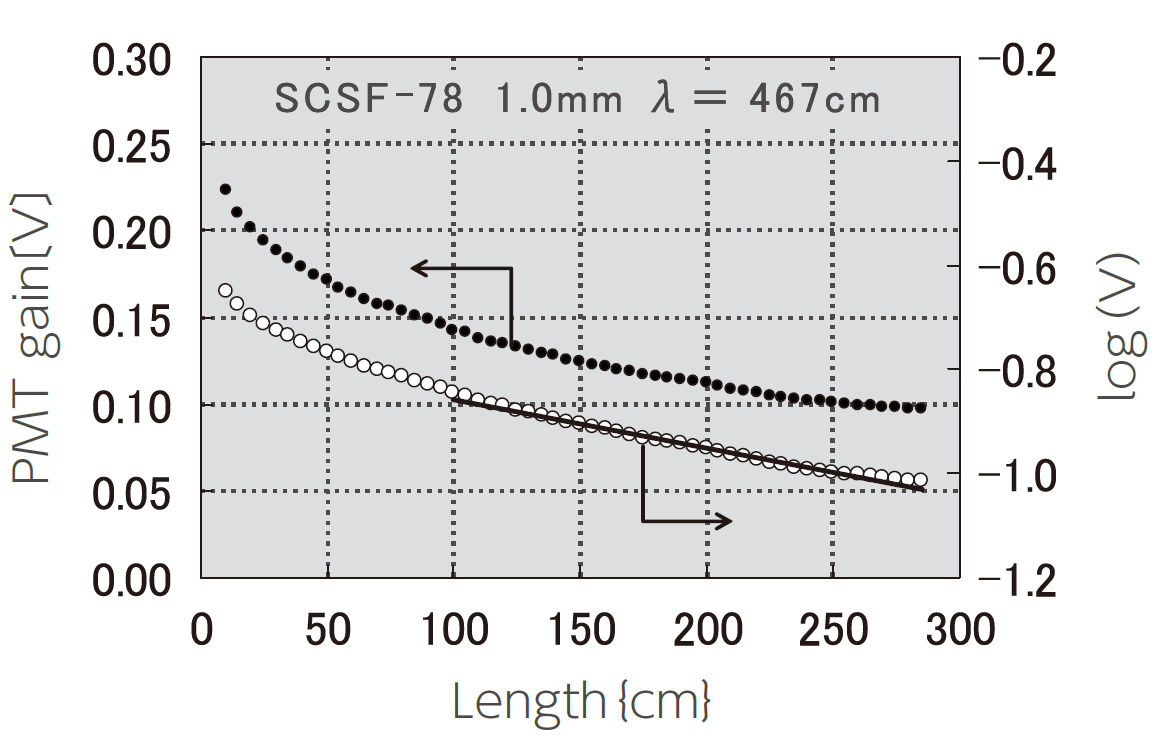

減衰長の測定方法
全生産品に対し、3mファイバーサンプルを用いて減衰長を定期的に測定しています。
図中の減衰曲線（例）は、極めて近距離を除き単一指数関数式 I(x)=I0exp(-x/λ) で近似されます。減衰長 λ は x=100cm から x=300cm の間のデータを用いて算出されます。
波長変換ファイバー
発光波長を変換して受光効率を高めるタイプです。吸収・発光ピークと減衰長を比較できます。
| Description | Emission | Absorption Peak [nm] | Att.Leng.[m] | Characteristics | |
| Color | Peak [nm] | ||||
| B-2(200) | blue | 473 | 375 | >3.5 | UV to Blue Shifter |
| B-3(200) | blue | 450 | 351 | >4.0 | |
| Y-8(100) | green | 511 | 455 | >3.0 | Blue to Green Shifter |
| Y-11(200) | green | 476 | 430 | >3.5 | |
| O-2(100) | orange | 550 | 535 | >1.5 | Green to Orange Shifter |
| R-3(100) | red | 610 | 577 | >2.0 | Green to Red Shifter |
| YS-1 | green | 454 | 395 | >3.5 | |
| YS-2 | green | 474 | 422 | >3.5 | |
| YS-4 | green | 470 | 420 | >3.0 | |
| YS-6 | green | 462 | 414 | >3.0 | |

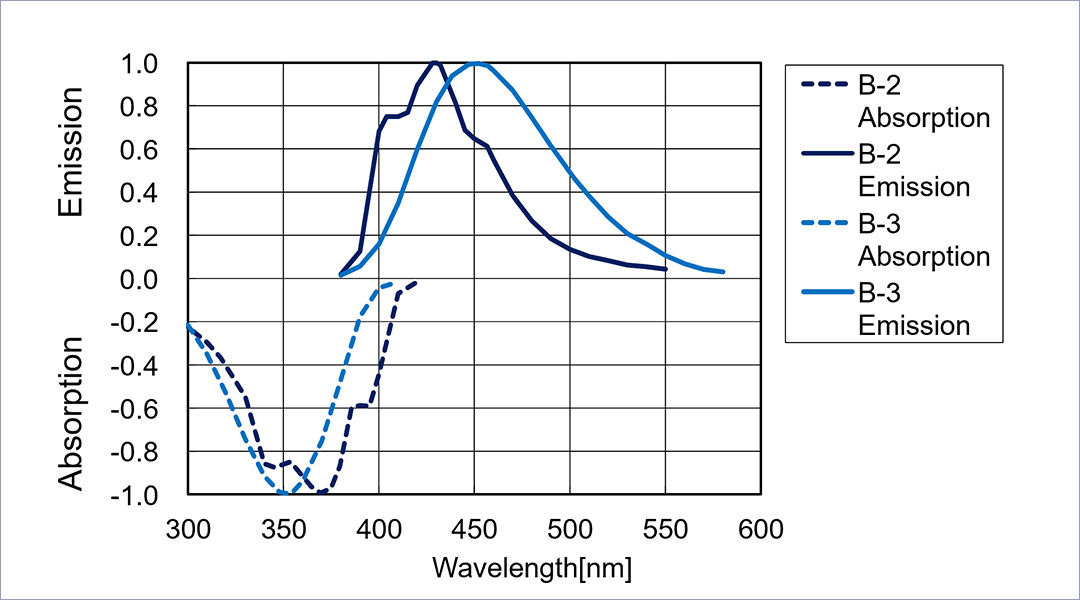

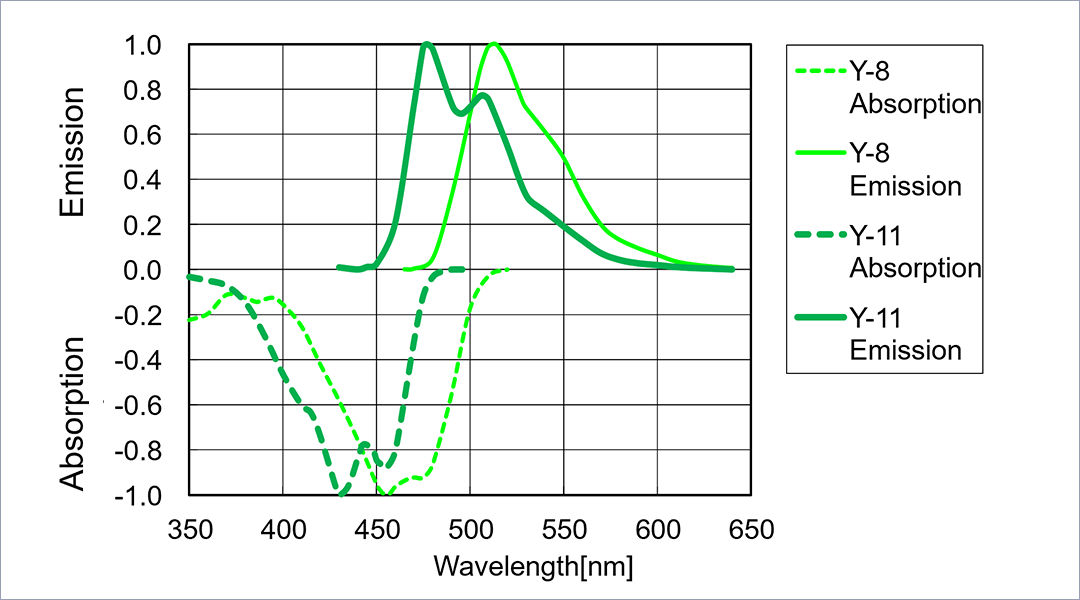

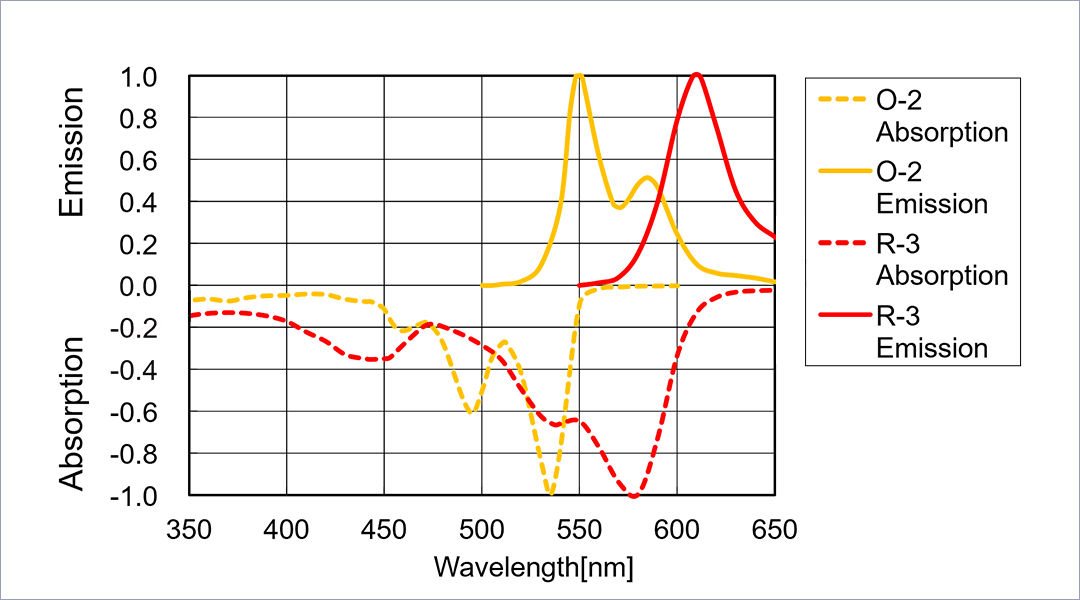

吸収・発光スペクトル（蛍光）
※掲載データは代表値です。測定条件により値は変動します。製品仕様の保証値ではありません。
発光スペクトル

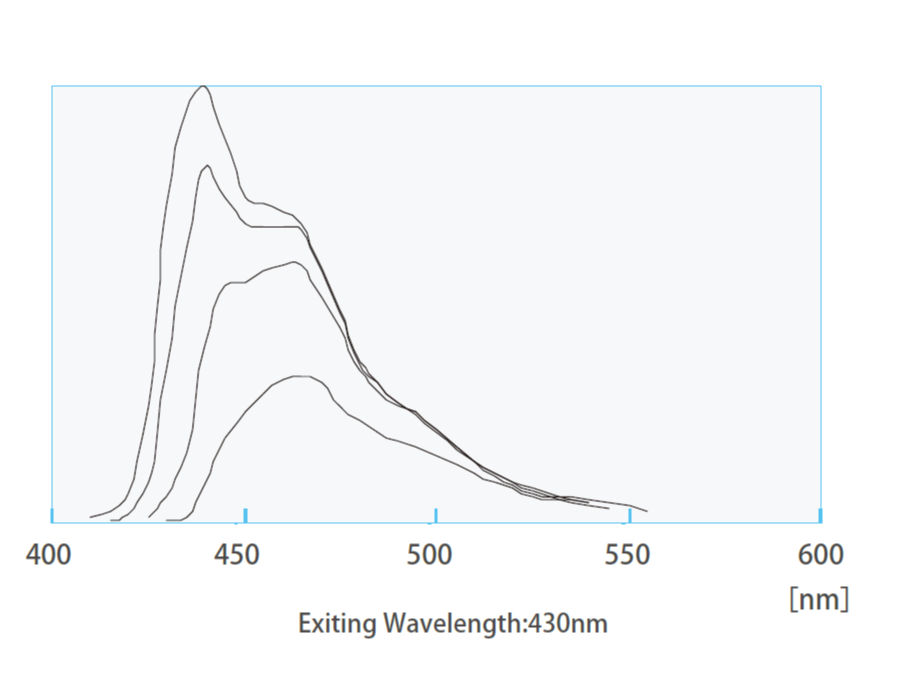

B-2 (200)

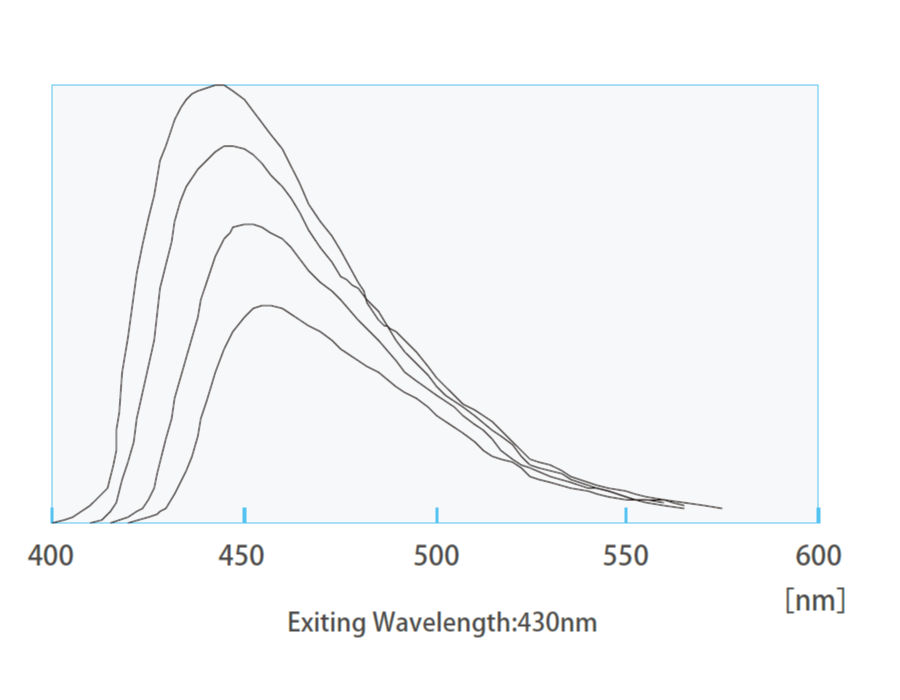

B-3 (200)

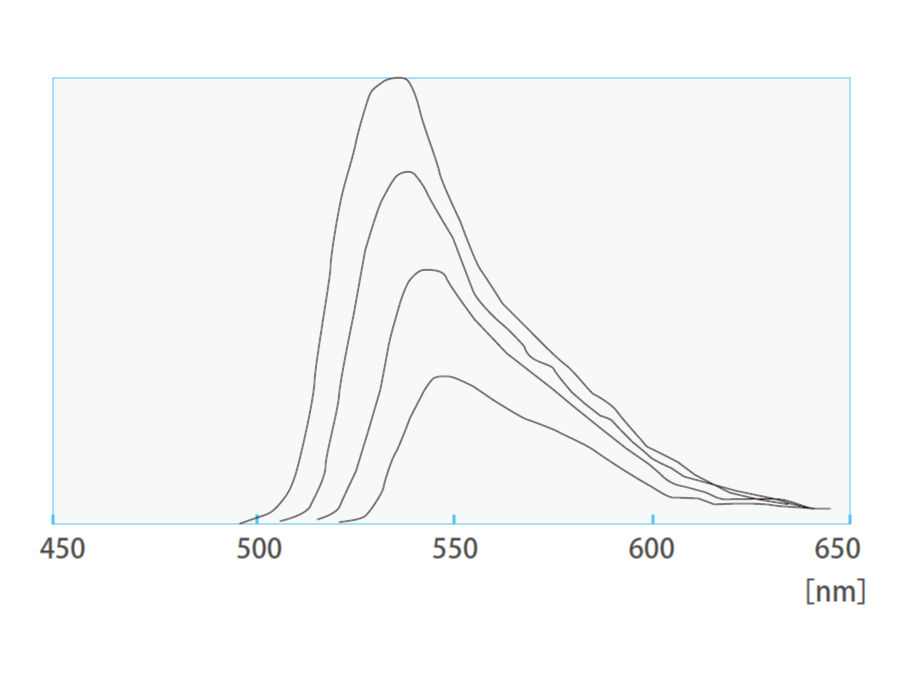

Y-8 (150)

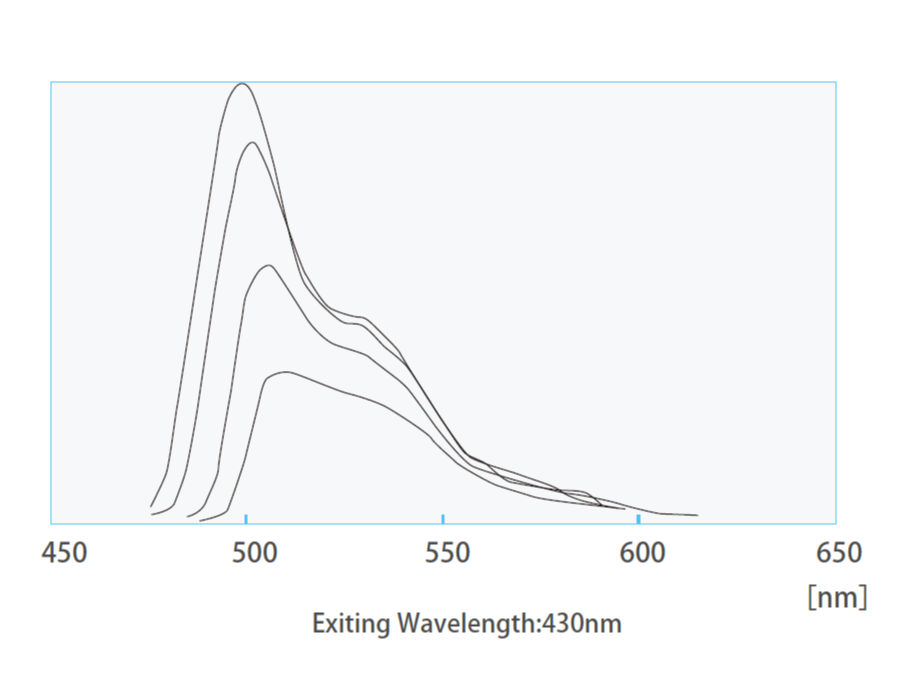

Y-11 (200)

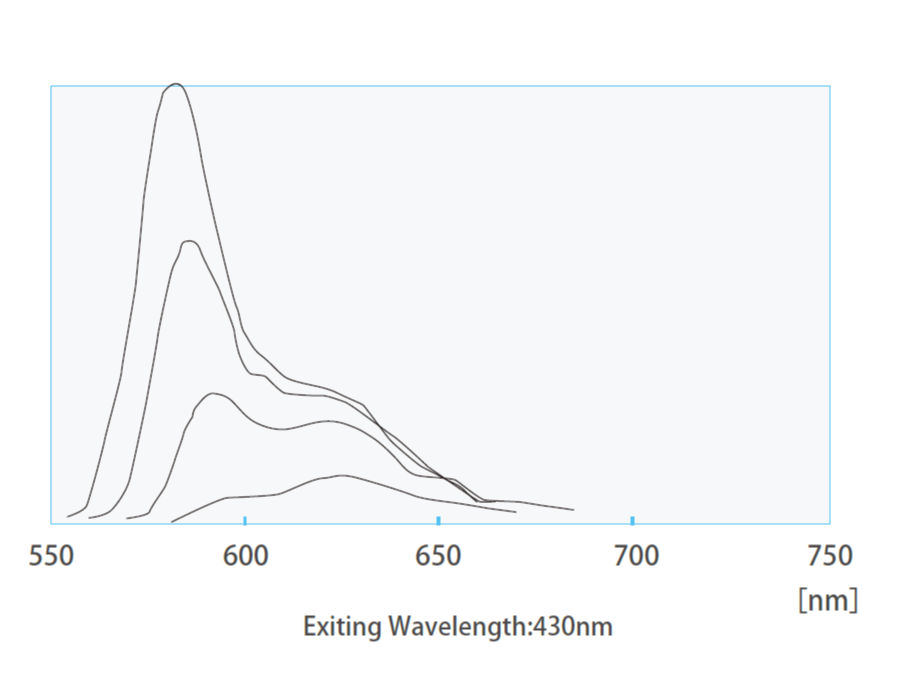

O-2 (100)
＜R-3(100)＞

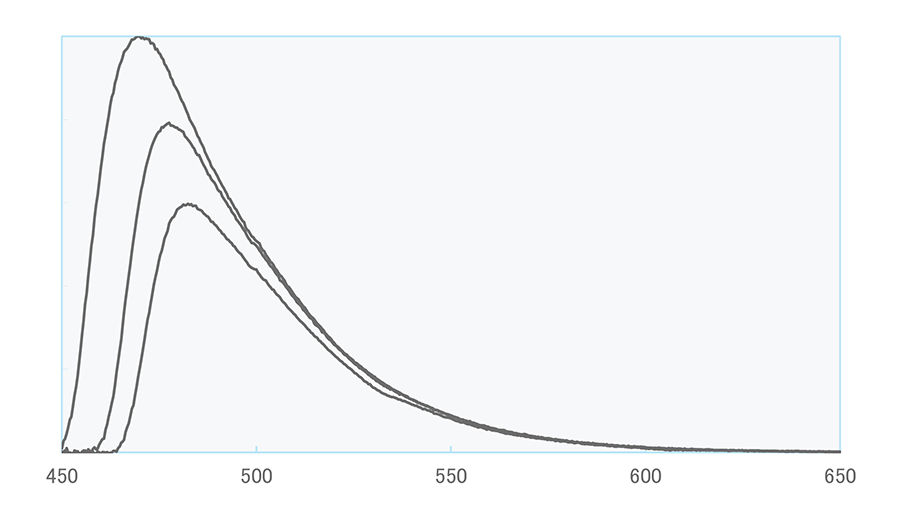

YS-1

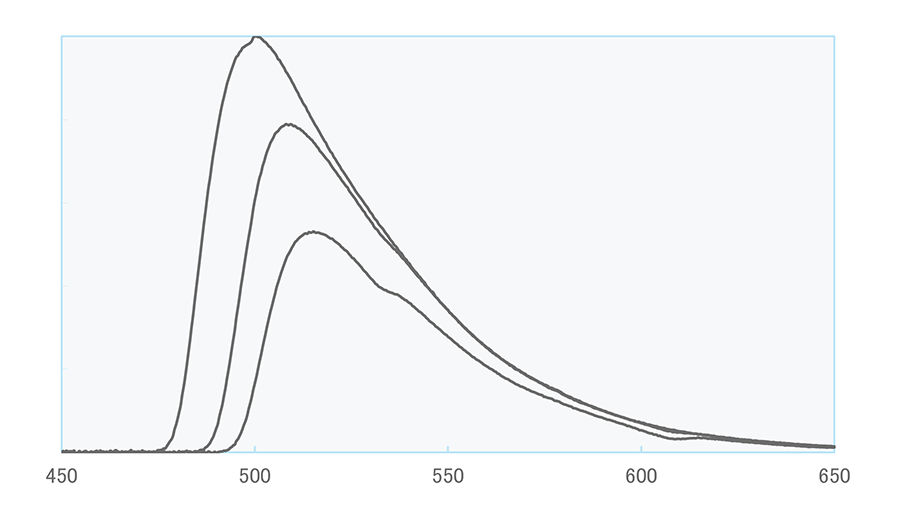

YS-2

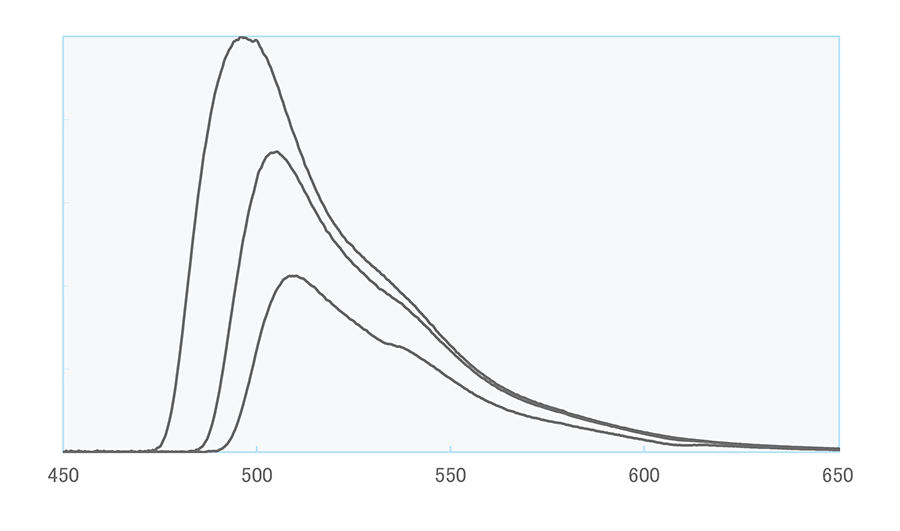

YS-4

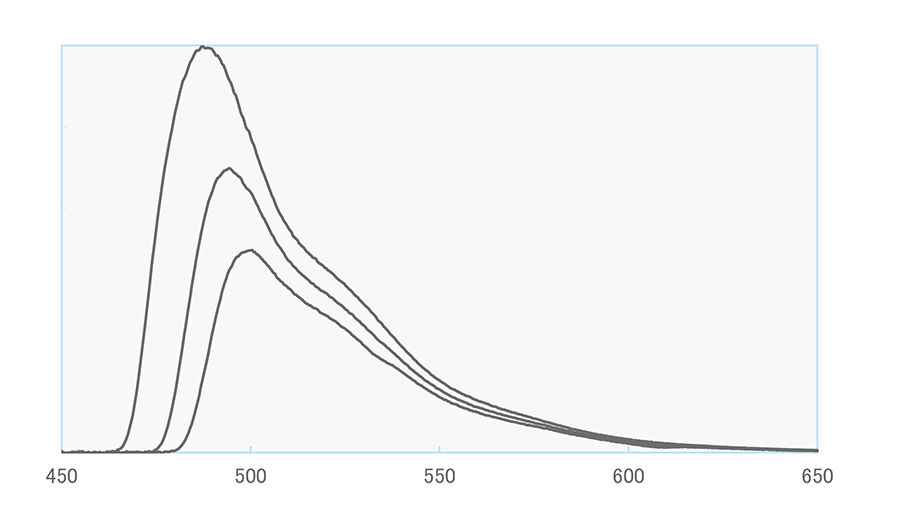

YS-6
減衰長の測定方法
全生産品に対し、3mファイバーサンプルを用いて減衰長を定期的に測定しています。
図中の減衰曲線（例）は、極めて近距離を除き単一指数関数式 I(x)=IDexp(-x/ג) で近似されます。減衰長 ג は x=100cm から x=300cm の間のデータを用いて算出されます。
技術データ（伝送損失）
シンチレーションファイバー

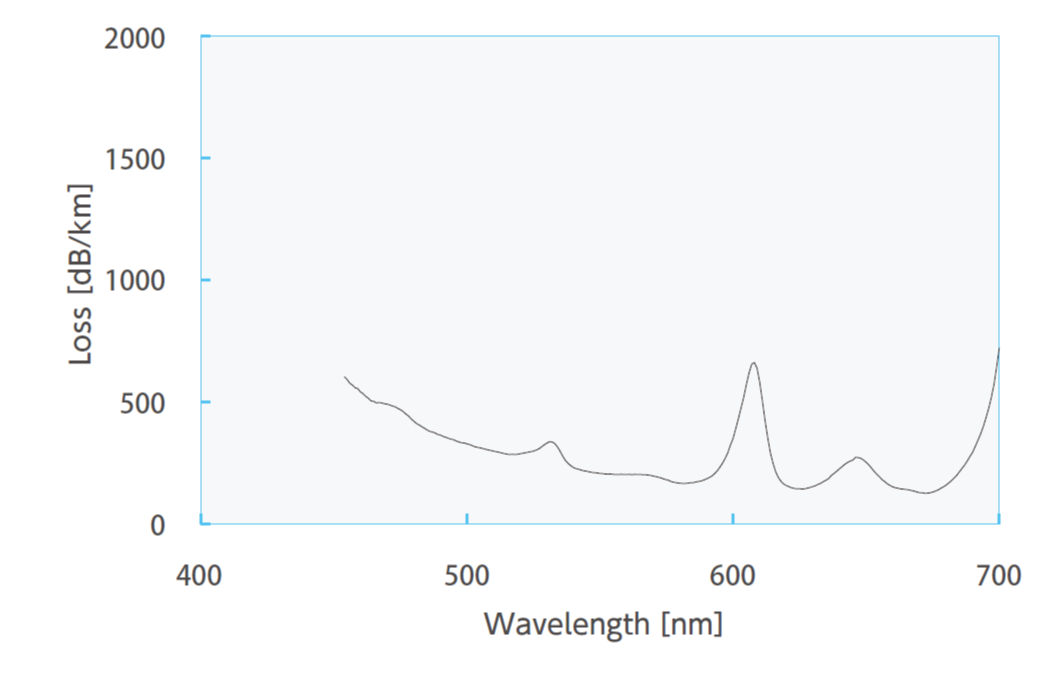

SCSF-78

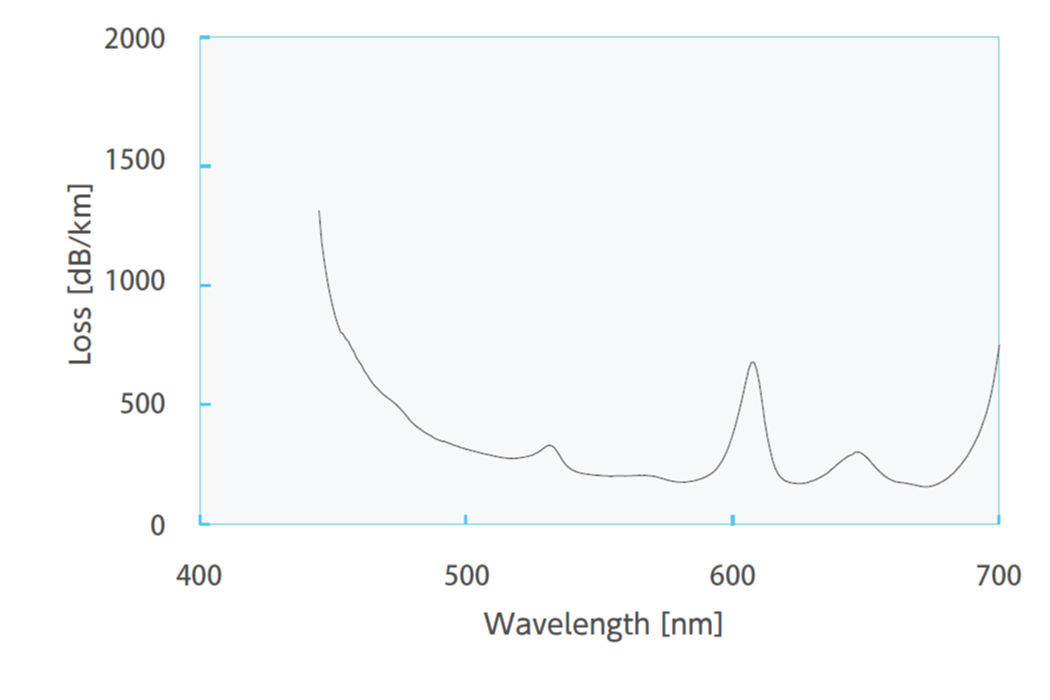

SCSF-81

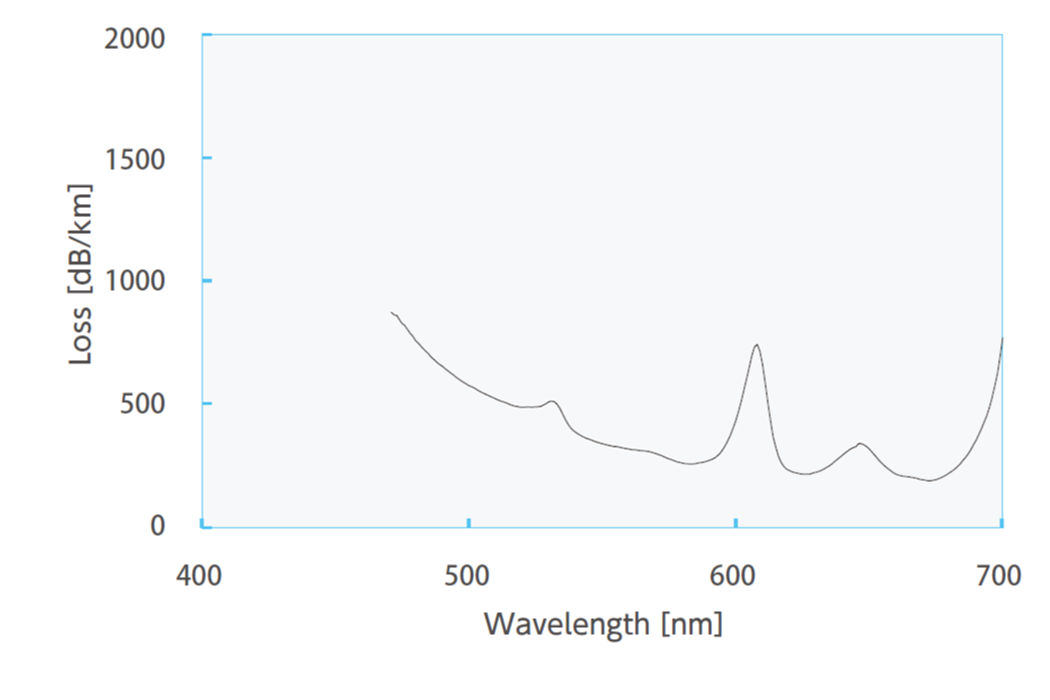

SCSF-3HF (1500)
波長変換ファイバー

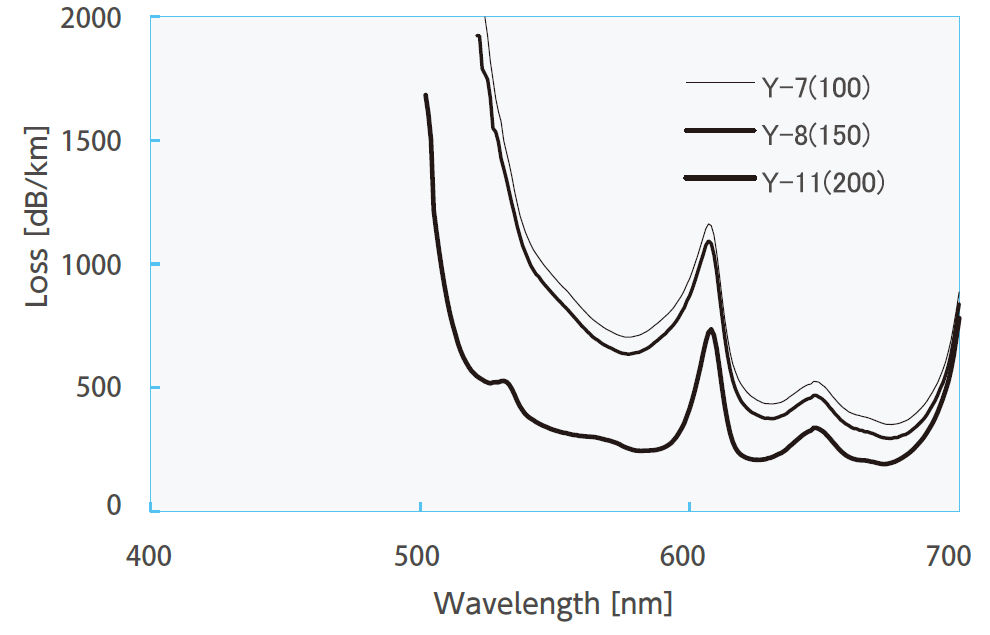

Y-7, Y-8, Y-11

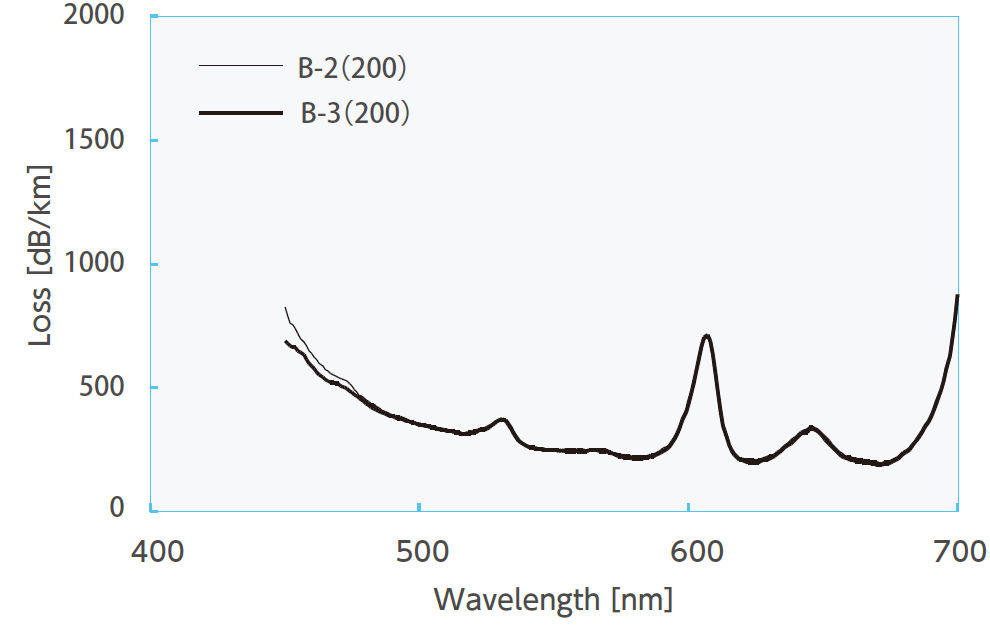

B-2, B-3

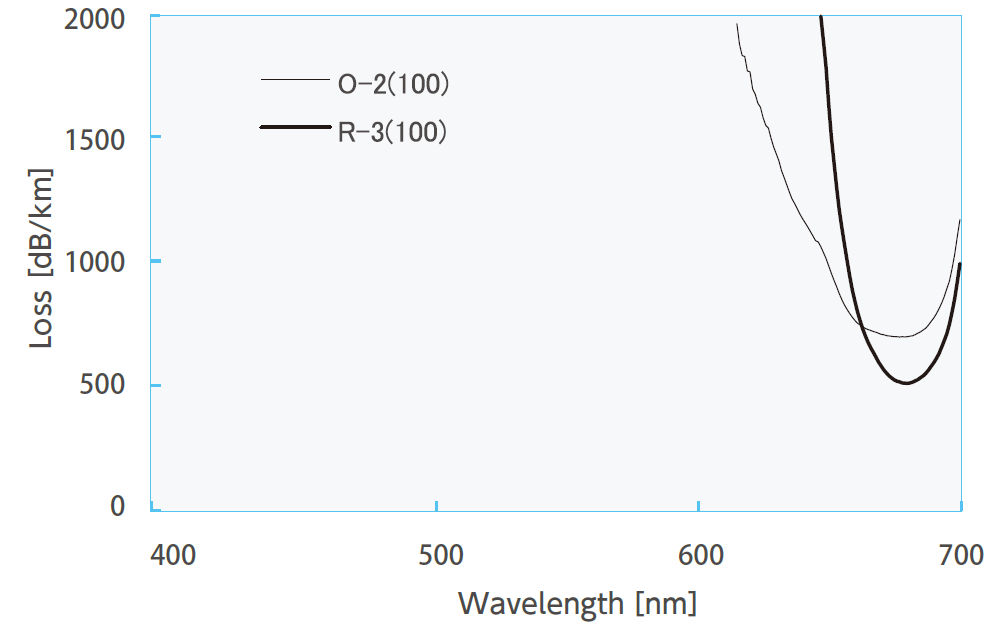

O-2, R-3

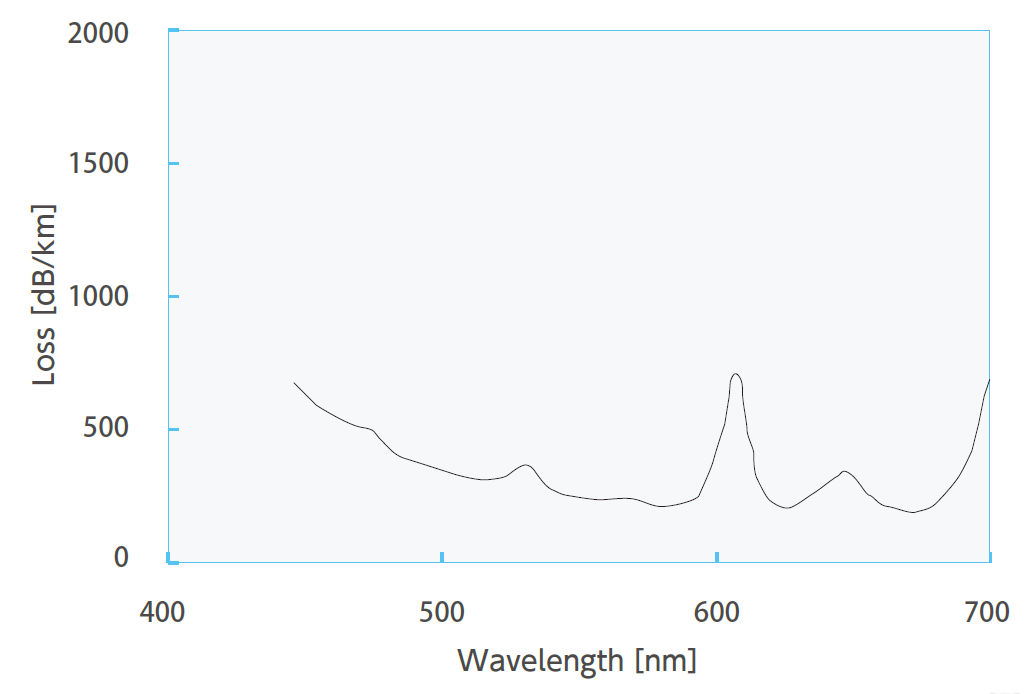

クリアファイバー
