プラスチックシンチレーションファイバー（PSF）
プラスチックシンチレーションファイバー（PSF）の特長
- 高い光出力：検出感度を確保しやすい。低線量や長距離でも信号を取り出しやすい。
- 高い寸法精度：設計通りに組めて、精密な配置に向きます。組立ばらつきを抑え、再現性のある検出系を作りやすい。
- 品質のばらつきが小さい：安定した検出性能につながる。校正・補正の手間を減らし、運用を安定化しやすい。
用途別：おすすめタイプ
- シンチレーションファイバー：放射線を受けて発光し、検出に使う基本タイプです。
- 波長変換ファイバー（WLS）：発光波長を変換して受光効率を高める用途に適しています。
- クリアファイバー：光の損失を抑えて伝送したい用途に適しています。
プラスチックシンチレーションファイバー（PSF）の材質と組成
プラスチックシンチレーションファイバー（PSF）の光取り出し性能は、コア／クラッドの屈折率設計と層構成（単層／二層）に大きく依存します。マルチクラッドでは屈折率差を増やすことで閉じ込め効率を高め、シングルクラッドより高い補足効率が得られます。下図はクラッド構成と断面形状による違い、下表は各材料の屈折率・密度の参考値です。

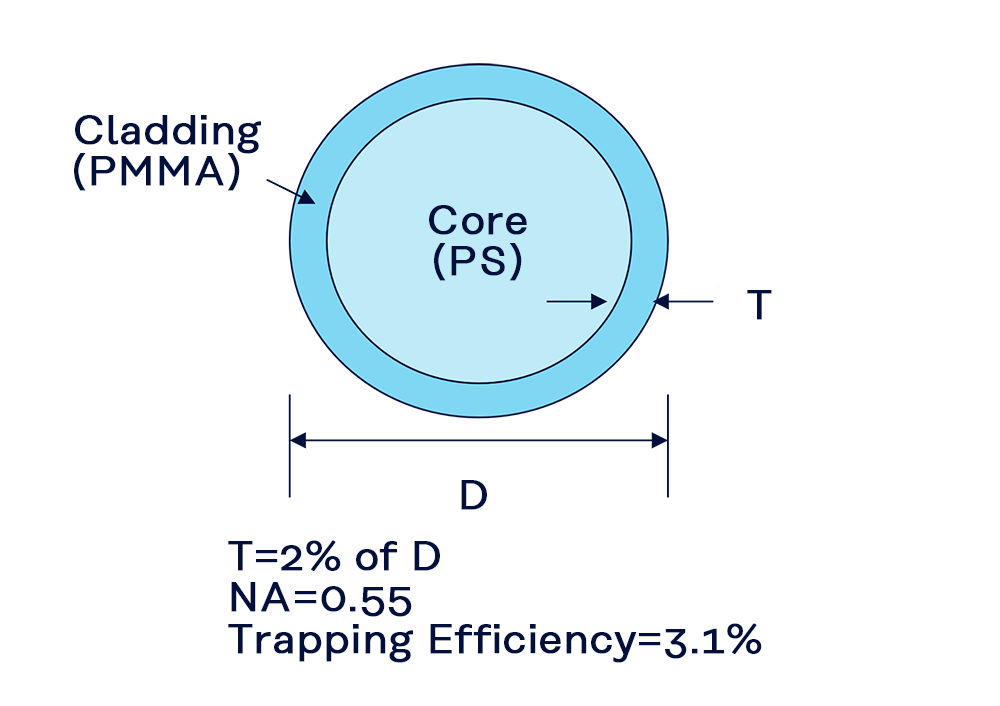

Round fiber
Single cladding
![image: Round fiber [Single cladding]](https://kuraray.scene7.com/is/image/kuraray/img_02:3-2)

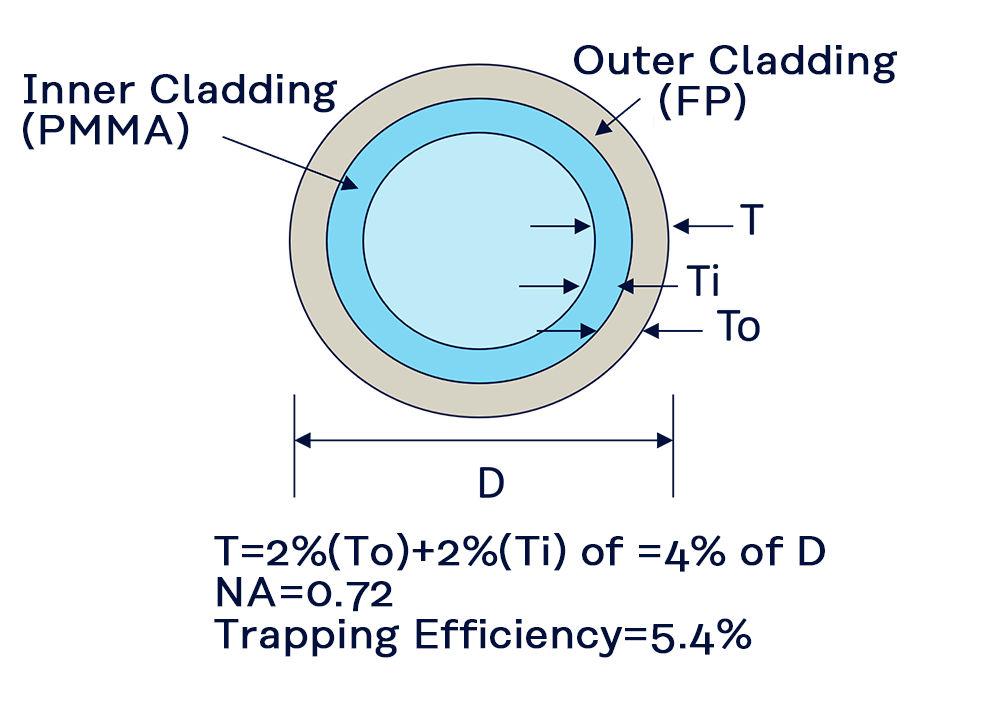

Multi cladding
![image: Round fiber [Multi cladding]](https://kuraray.scene7.com/is/image/kuraray/img_03:3-2)

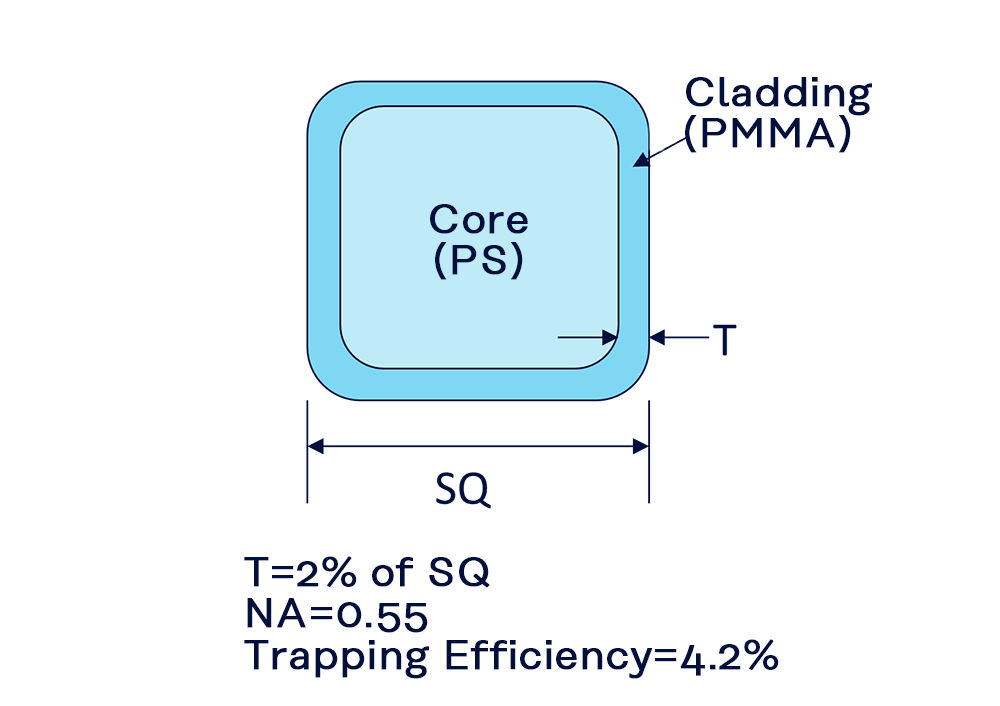

Square fiber
Single cladding
![image: Square fiber [Single cladding]](https://kuraray.scene7.com/is/image/kuraray/img_04:3-2)
| Material | Refractive index | Density (g/cm3) |
|---|---|---|
| Polystyrene (PS) | nD=1.59 | 1.05 |
| Polymethyl Methacrylate (PMMA) | nD=1.49 | 1.19 |
| Fluorinated Polymer (FP) | nD=1.42 | 1.43 |
/
光の伝送の仕組み
クラレの「マルチクラッド」は、従来のシングルクラッドに比べて理論的に約 70％明るく発光します。

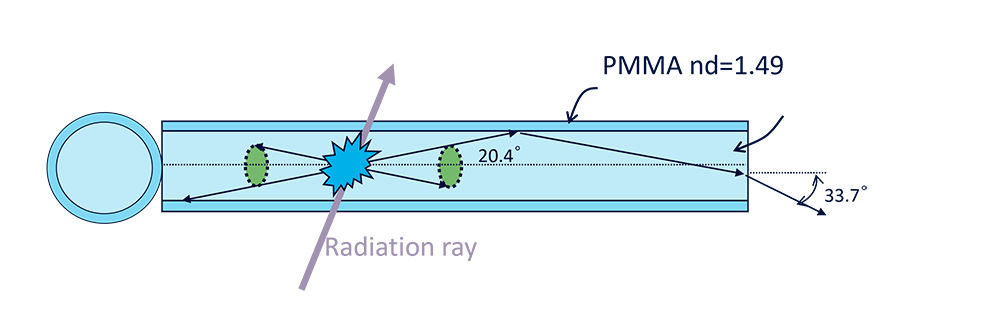

Single cladding

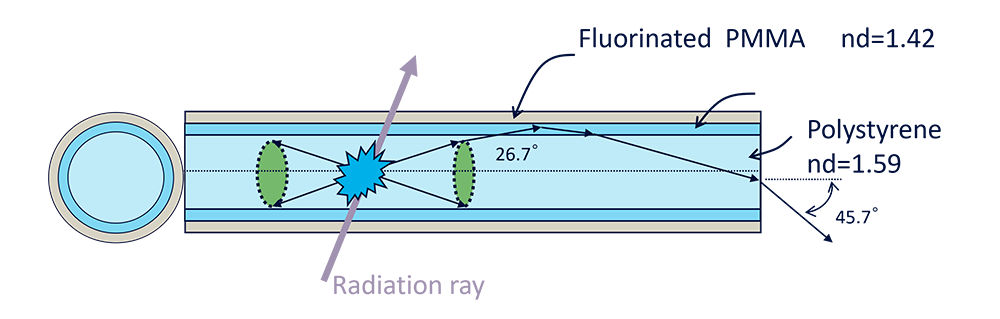

Multi cladding

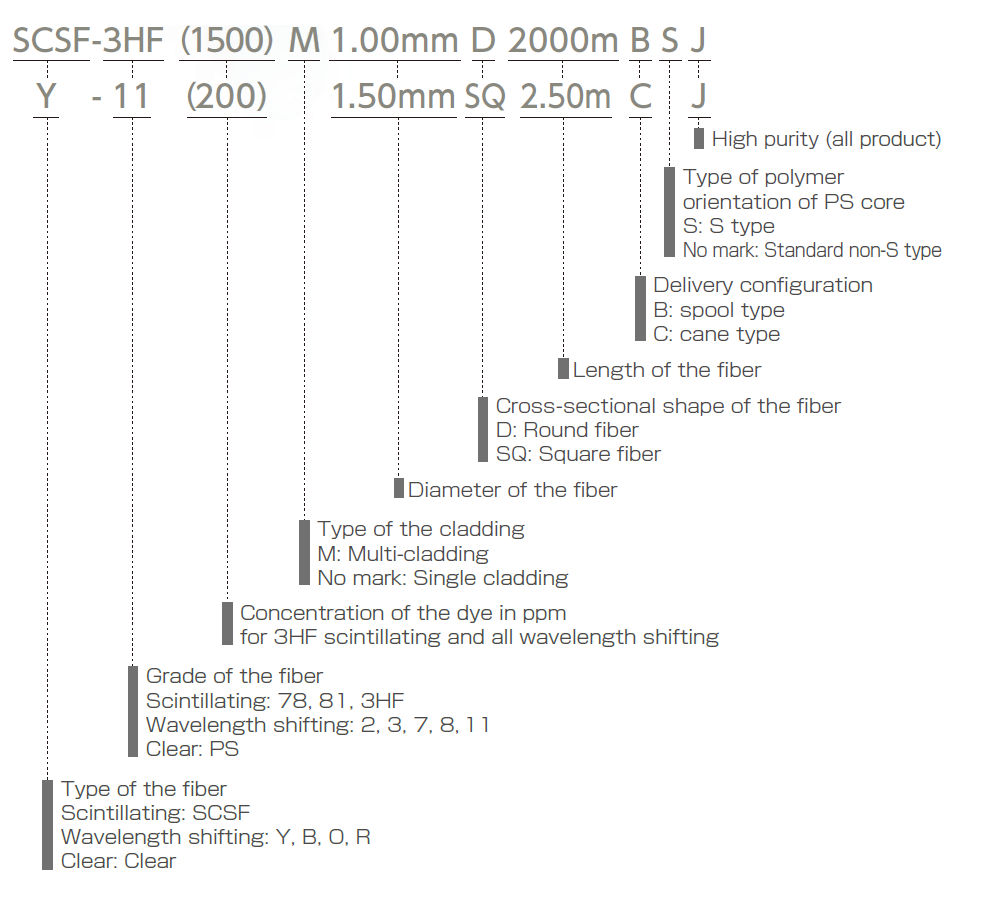

銘柄表示の説明
