諸物性の他樹脂との比較

材料＼項目	全光線透過率 ISO 13468-1 / JIS K7361-1 （%）	荷重たわみ温度 ISO 75-2 / JIS K7191-2 （℃）	ロックウェル硬さ ISO 2039-2 / JIS K7202 （Mスケール）	線膨張係数 JIS K7197 （１/℃）
〈パラペット®〉（メタクリル樹脂）	92≦	86～101	94～102	6 ×1 0^-5
ポリスチレン	90	65～104	70～80	6～8 × 10^-5
AS 樹脂	89	83～104	80～90	6～8 × 10^-5
ポリカーボネート	89	130～145	70～90	7 × 10^-5
MS 樹脂	90	85～90	70～85	6～8 × 10^-5
ポリエチレン	―	―	―	11～13 × 10^-5
ポリプロピレン	―	―	―	6～11 × 10^-5
ナイロン６	―	―	―	8～13 × 10^-5
炭素鋼	―	―	―	1～2 × 10^-5
アルミニウム	―	―	―	2.4 × 10^-5

※代表値であり保証値ではありません。

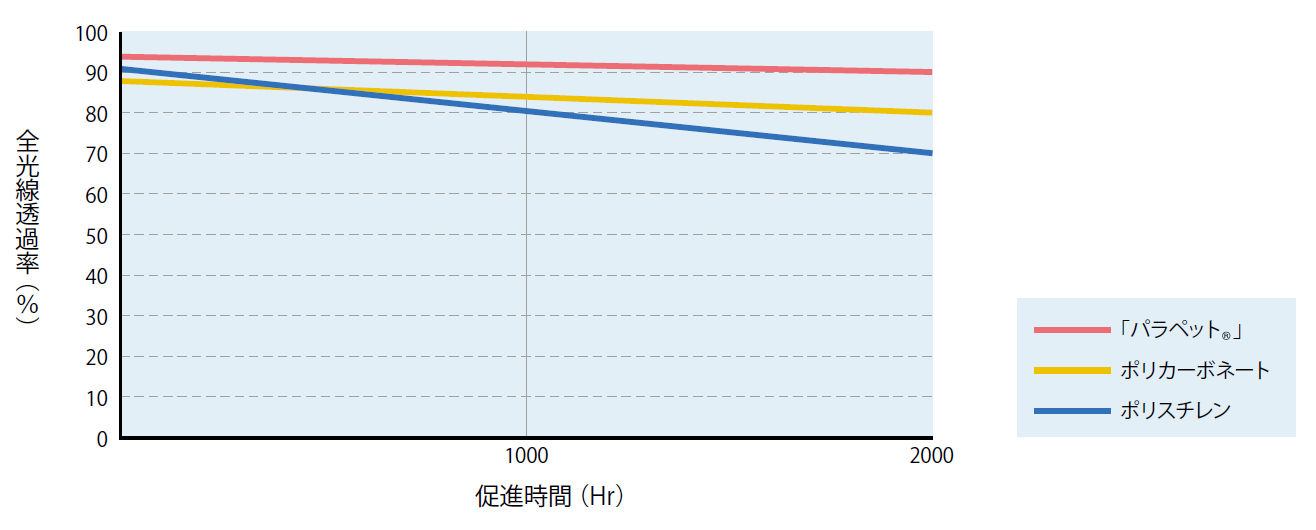

〈パラペット®〉と他樹脂の耐候性比較

成形収縮率は成形品の形状と成形条件によって変化します。すなわち、キャビティー内での樹脂密度と配向歪に左右され、成形条件では樹脂温度、金型温度、射出速度に大きく影響されます。
〈パラペット ®〉と他樹脂の成形収縮率の比較を右図に示します。

金型設計においては一般にJIS法で測定した成形収縮率「0.2～0.6％」の数値が使用されます。

　樹脂の流れ方向と流れに直角な方向とを比べた場合、一般的には流れ方向の方が0.05～0.15％程度収縮率が大きくなります。
