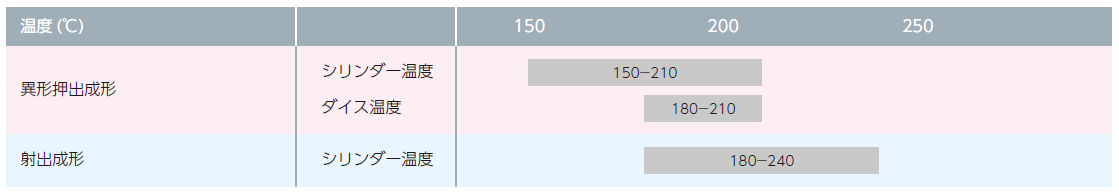

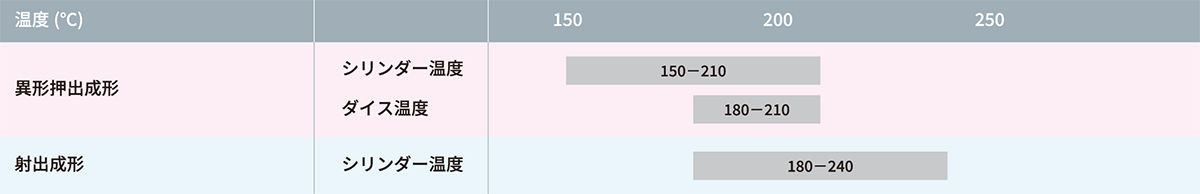

技術情報・成形条件

温度依存性

SA グレードは室温から80℃付近まで、安定した硬度を維持しており、軟質樹脂としては、比較的耐熱性にも優れています。

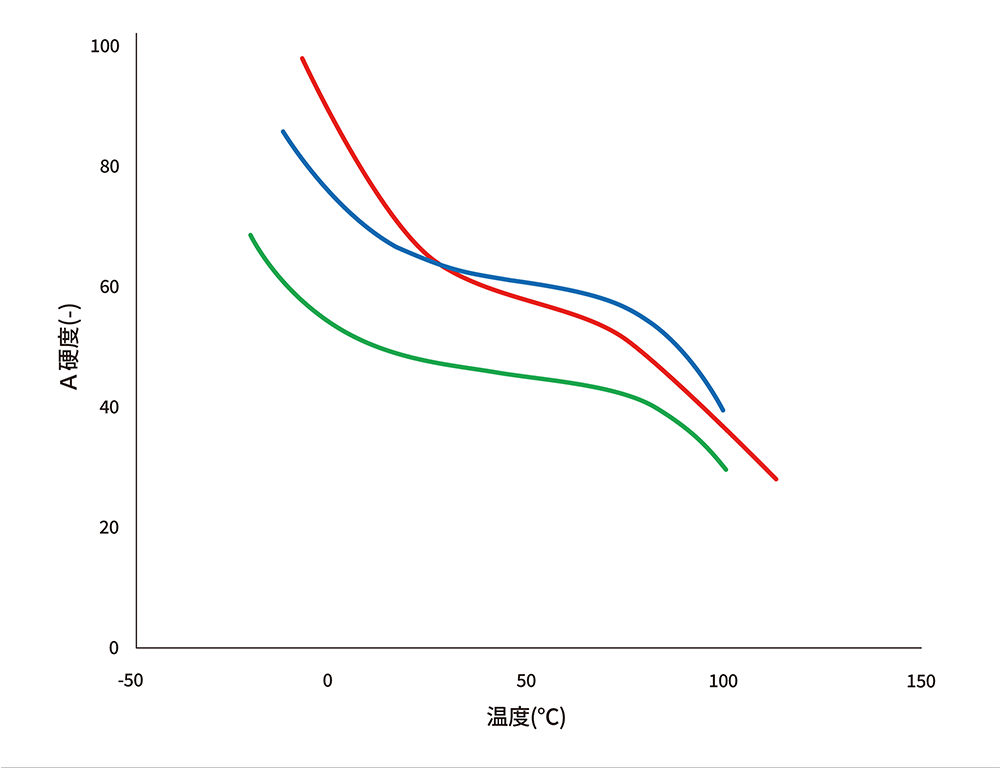

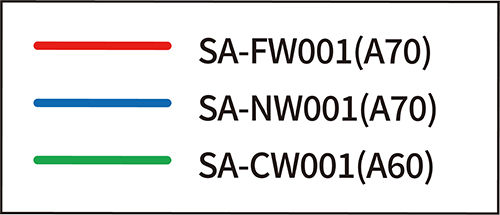

A硬度

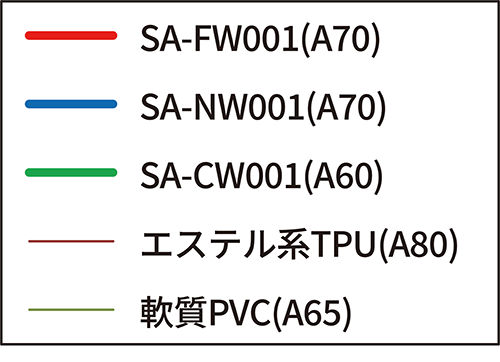

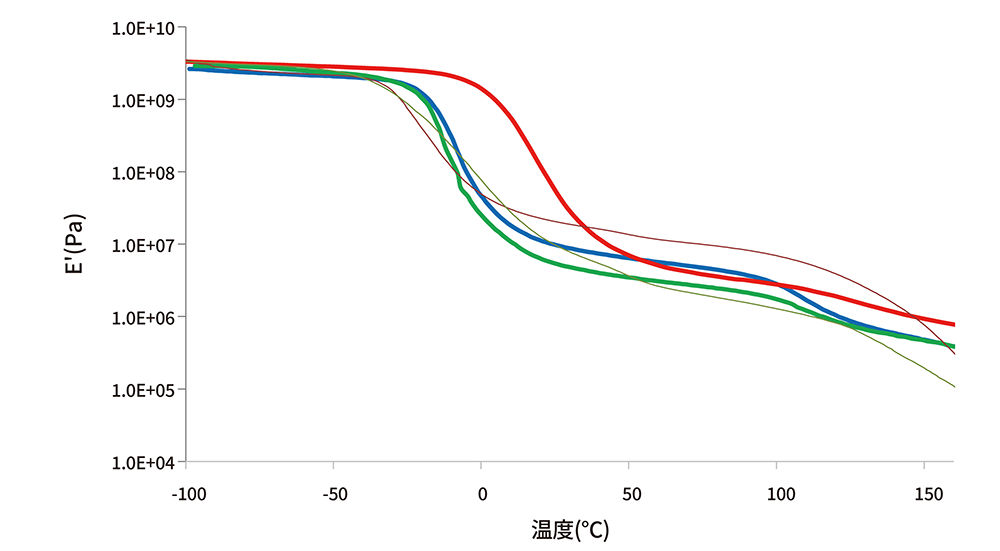

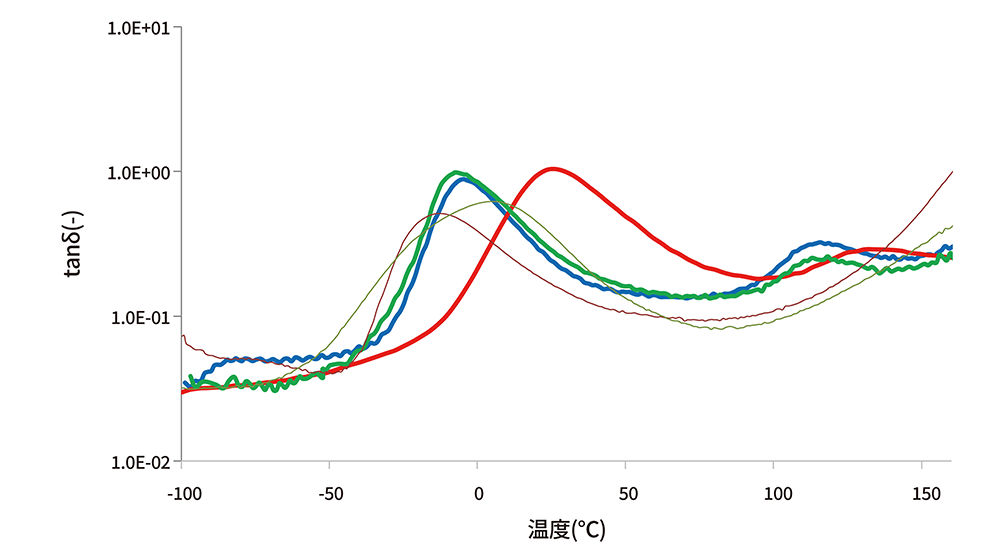

動的粘弾性データ

測定方法：引張モード、正弦波、周波数11.0Hz,昇温法（昇温速度3℃/min）
試験片：プレス片

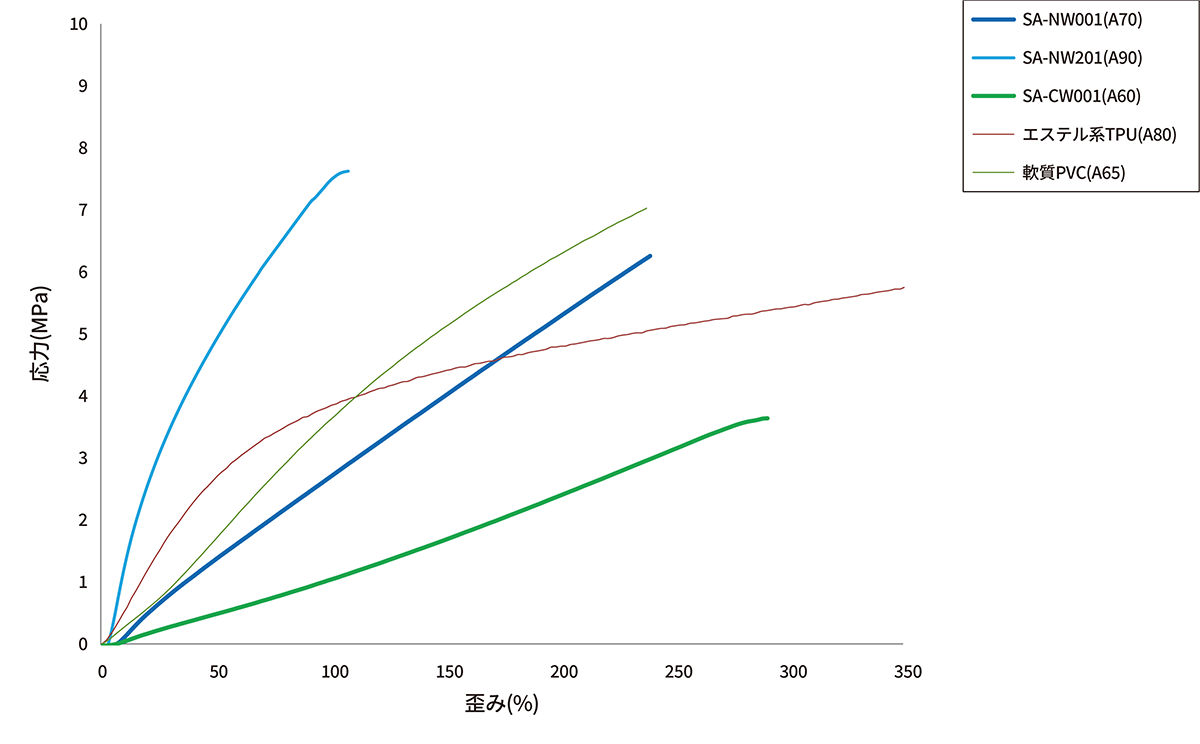

SSカーブ

試験片:3mmt （プレス成形）
試験速度:500mm/min

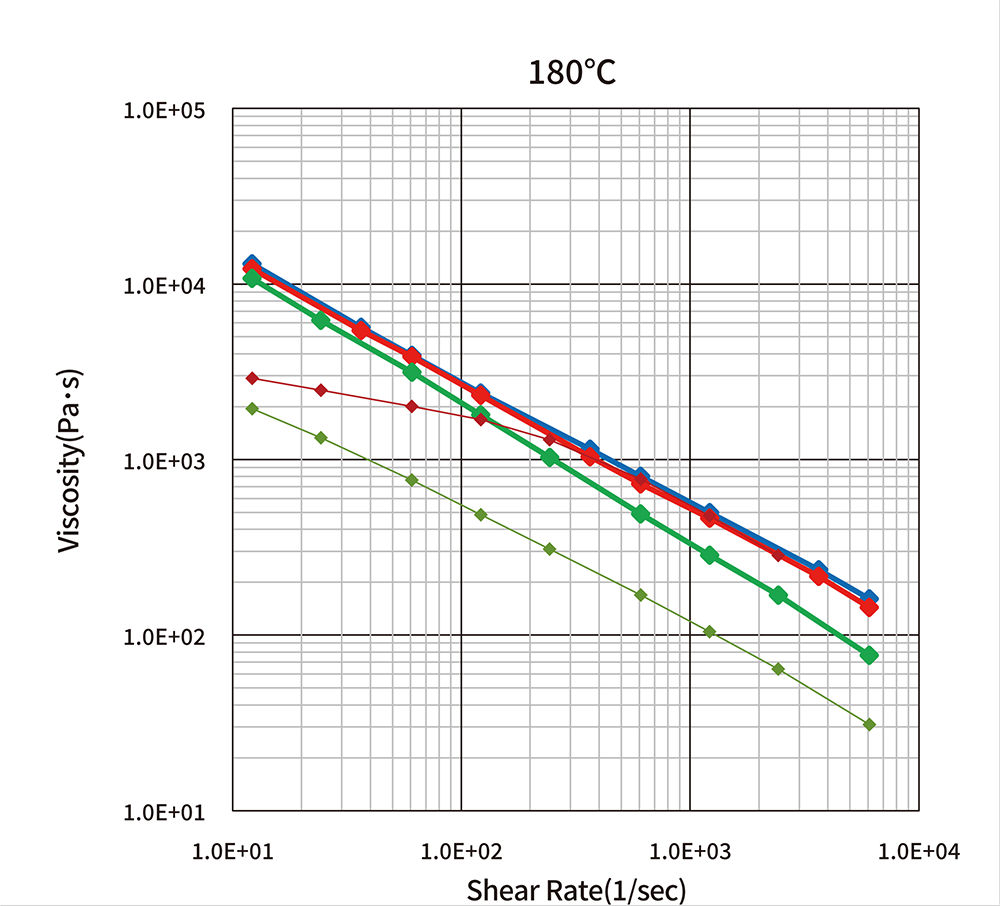

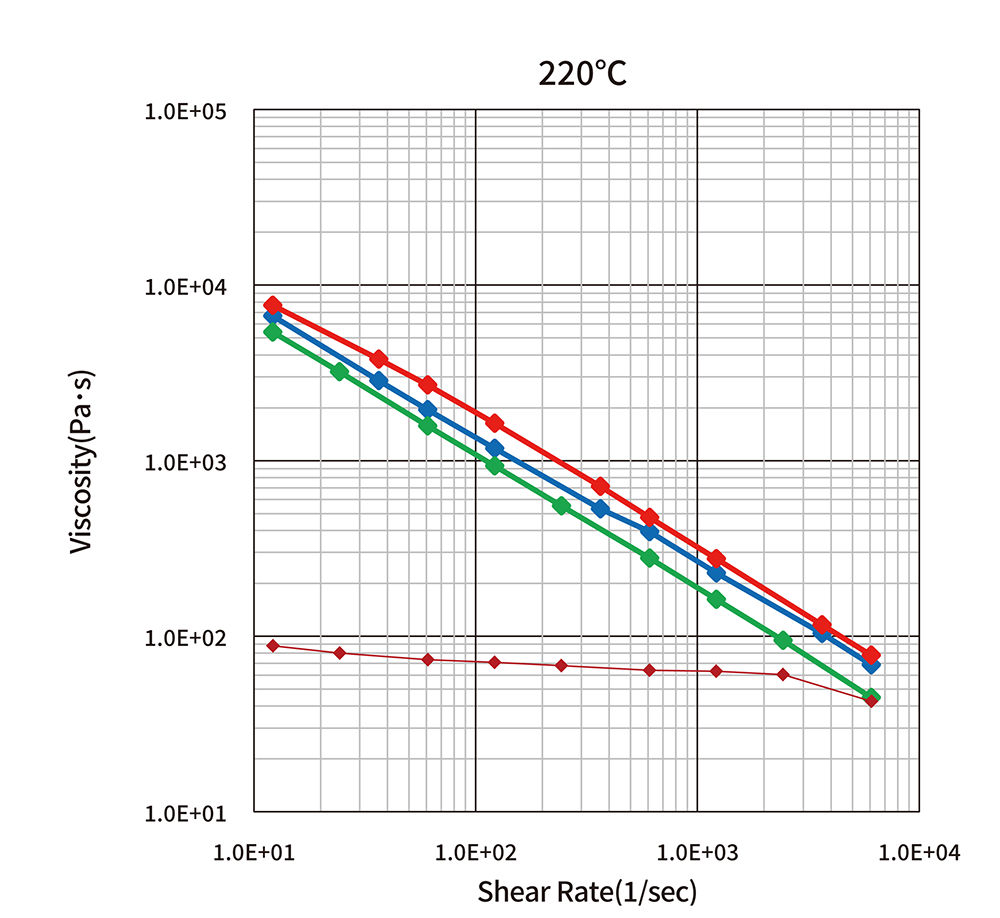

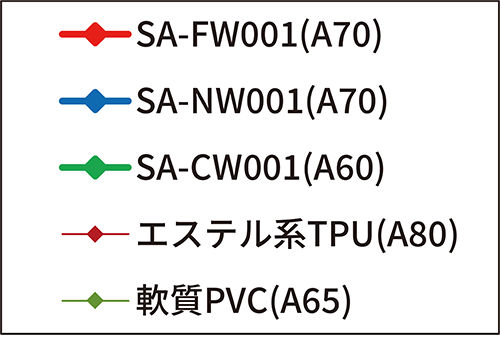

キャピラリーフローデータ

高い温度領域でも高粘度を維持する軟質材料のため、異形押出性が良好で複雑な断面形状に対応可能。
各銘柄の温度別データが必要な方はお問合せください。

※軟質PVC（A65）の220℃は測定不可のため、データ無し

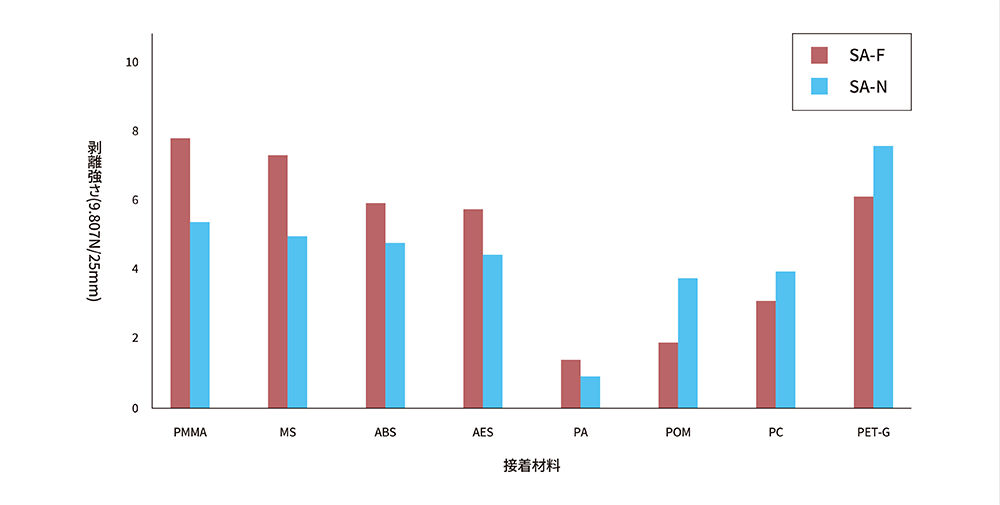

他樹脂との相性（二色成形性）

SA グレードは多様な極性樹脂に対して親和性が高く、良好な熱接着性を有します。
そのため、二色成形、インサート成形、共押出成形等による多樹脂との複合化が可能です。

耐候性

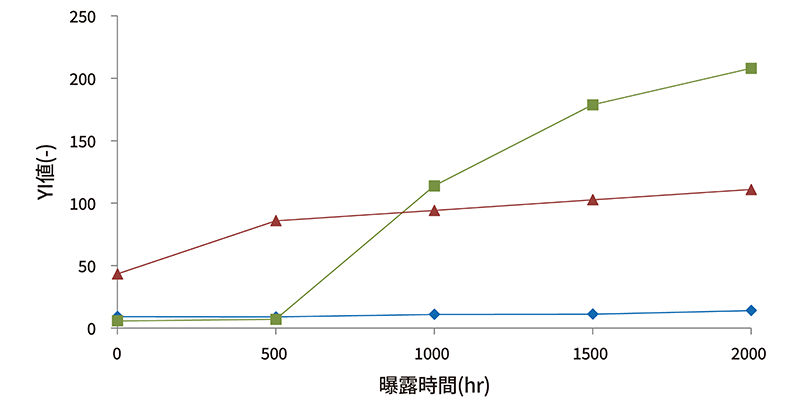

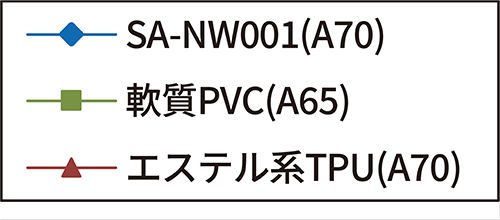

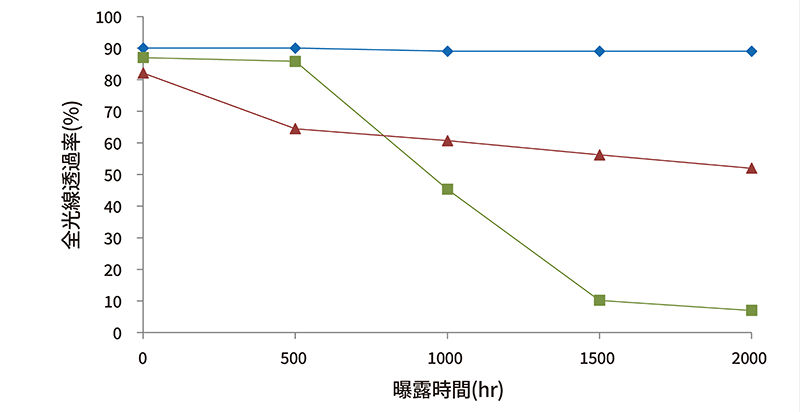

①光学的性質推移

測定方法：JISB7753　（サンシャインカーボンアーク灯式の耐光性試験機及び耐候性試験機）　
照射強度：255±10％ W/m2 at 480mm
ブラックパネル温度：63℃
相対湿度：50%R.H.
サイクル条件：120 分サイクル（照射+ 水噴霧:18min、照射102min）
試験片：プレスシート（3mmt）

	0hr	1000hr	1500hr	2000hr
SA-NW001
軟質PVC
エステル系TPU

②機械的物性推移

	項目	試験法	単位	曝露時間 [hr]
	項目	試験法	単位	0	500	1000	1500	2000
SA-NW001	硬度	ISO48	-	A70	A71	A72	A76	A76
	引張強さ	ISO37	MPa	12	11	10	10	10
	切断時伸び	ISO37	%	200	160	130	110	110
	引張応力M₁₀₀	ISO37	MPa	7	7	7	8	8
SA-CW001	硬度		-	A60	A61	A62	A63	A63
	引張強さ	ISO37	MPa	9	9	9	10	10
	切断時伸び	ISO37	%	240	210	180	170	170
	引張応力M₁₀₀	ISO37	MPa	4	5	5	5	5
軟質PVC	硬度		-	A65	A66	A70	A72	A72
	引張強さ	ISO37	MPa	13	11	11	10	10
	切断時伸び	ISO37	%	800	600	550	430	400
	引張応力M₁₀₀	ISO37	MPa	3	4	4	5	5
エステル系TPU	硬度		-	A72	A74	A78	A79	A80
	引張強さ	ISO37	MPa	23	19	7	7	7
	切断時伸び	ISO37	%	2,000	1,200	800	650	600
	引張応力M₁₀₀	ISO37	MPa	4	4	4	3	3
