特殊高耐熱アクリル系樹脂〈クラルファ®〉AXグレード

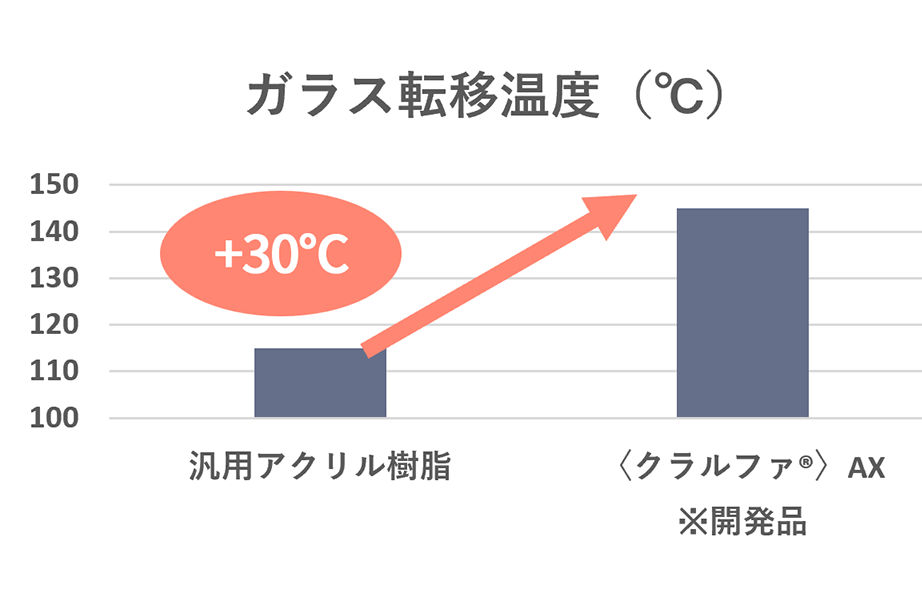

〈クラルファ®〉AXグレードは、クラレ独自のポリマー合成技術を活用して製造される特殊高耐熱アクリル系樹脂です。ポリカーボネート樹脂並みの高い耐熱温度（Tg140℃以上）を持ちながら、屋外使用ができて射出成形も容易な材料です。曲げ弾性率4,000MPaと高剛性なので、部品の形状を維持しやすい特長があります。

高い耐熱温度でアクリル樹脂（PMMA）並みに変色しにくい透明材料

〈クラルファ®〉AXグレードは、ポリカーボネート樹脂相当の耐熱温度を持つアクリル樹脂です。高い耐熱温度や耐UV性の両立が要求されるレンズ用途などに適した材料です。

射出成形が可能で様々な形状にデザイン可能

〈クラルファ®〉AXグレードは射出成形が可能な熱可塑性樹脂です。汎用アクリル樹脂（PMMA）とコンパウンドしても透明性を維持する特長を持つため、お客様の要望に応じて成形性など物性をカスタマイズすることも可能です。

高剛性なので部品の形状を維持しやすい

曲げ弾性率4,000MPaと高い剛性を持つため、部品の変形を低減できる可能性があります。

樹脂の改質用途でも使用可能

〈クラルファ®〉AXグレードは、コンパウンドによる樹脂の改質用途でも使用可能です。汎用アクリル樹脂（PMMA）と相溶するため、透明性を維持したまま耐熱温度を向上できます。また、ABS、ASAの耐熱改質用途でもご使用いただけます。

物性データ

〈パラペット®〉HR-Lグレード（一般PMMA）と比較。
項目：全光線透過率、曲げ弾性率、荷重たわみ温度（アニール有）、MFR、鉛筆硬度

項目	試験方法	試験条件	単位	HR-Lグレード（一般PMMA）	〈クラルファ®〉 MXグレード（開発品）	〈クラルファ®〉 AXグレード（開発品）
全光線透過率	ISO 13468-1	3mm	%	92≦	92	～90
曲げ弾性率	ISO 178	2mm/min	MPa	3,300	3,400	3,500～4,000
曲げ強度	ISO 178	2mm/min	MPa	114	-	-
引張り強さ	ISO 527-2	1A/5	MPa	77	-	-
シャルピー衝撃強度（ノッチ有）	ISO 179	1eA	kJ/m²	1.4	1.3	1.4
荷重たわみ温度（アニール有）	ISO 75-1/-2	1.8MPa	℃	101	112	135～140
ビカット軟化温度	ISO 306	50℃/h, 50N	℃	110	116	135～140
MFR	ISO 1133	230℃ 3.8kg荷重	g/10min	2.4	6.0	1.5～2.0
鉛筆硬度	-	-	-	2H	F	2H～3H
線膨張係数	-	-	1/℃	6×10^-5	6×10^-5	5×10^-5
飽和吸水率	-	23℃	%	2.0	1.1	1.8
